Información Básica.
No. de Modelo.
G652d
Certificación
RoHS, CE, ISO9001, VDE, CCC
Marca
Fcj Opto Tech
número de modelo
G652d
lugar de origen
zhejiang, china
marca
Fcj
uso
telecomunicaciones
tiempo de garantía
30
red
Bluetooth, Wired LAN, IP, 4G, 3G
nombre del producto
G652d
color
requisito del cliente
palabras clave
Single Mode Optical Bare Fibra for Cables Producti
garantía
20-Years

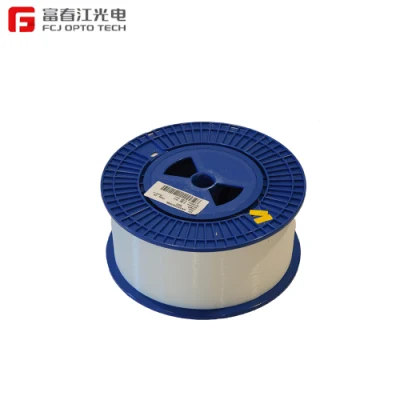

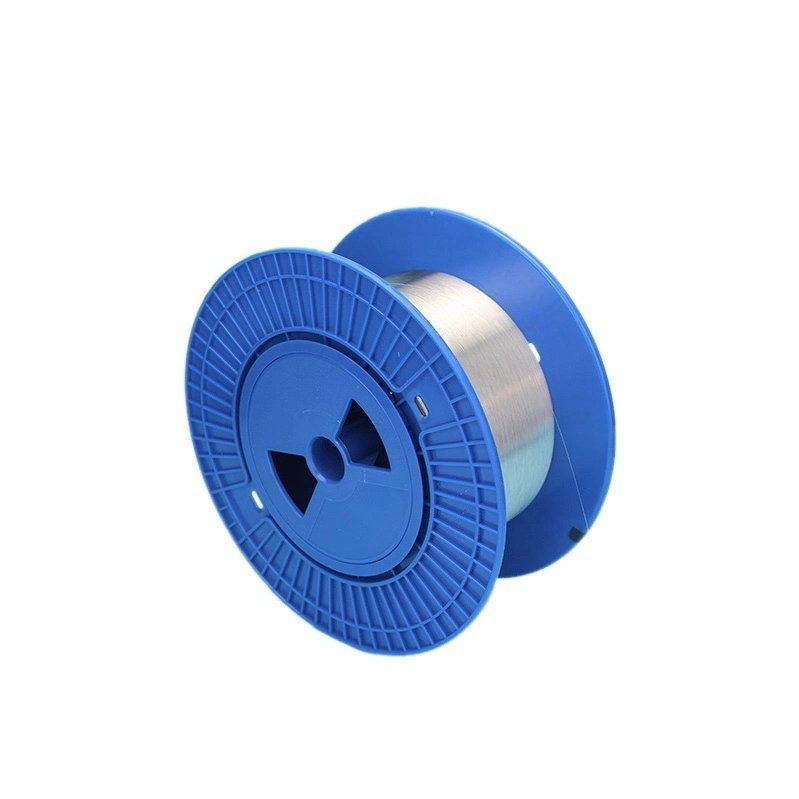

Paquete de Transporte
Plastic Drum
Especificación
G652d
Marca Comercial
FCJ OPTO TECH
Origen
China
Código del HS
9001100002
Capacidad de Producción
30million Kilometers
Descripción de Producto
FCJ fábrica de vidrio de coloreo de fibra óptica/óptica de tamaño pequeño personalizado
Tipo
Fibra óptica monomodo insensible a la curvatura (G.657.A1)
Estándar
La fibra cumple o supera las especificaciones técnicas de ITU-T G.657.D /A1.
Operación
Todas las construcciones de cable, transmisión de banda completa de 1260~1626nm, enrutamiento óptico de alta velocidad FTTH, cable óptico en radio de curva pequeño, cable y dispositivo de fibra óptica de tamaño pequeño, banda L.
Especificaciones técnicas:
La empresa produce y prueba fibra óptica independientemente, todas las fibras cualificadas cumplen los requisitos de las especificaciones técnicas.
Embalaje y almacenamiento
Tipo
Fibra óptica monomodo insensible a la curvatura (G.657.A1)
Estándar
La fibra cumple o supera las especificaciones técnicas de ITU-T G.657.D /A1.
Operación
- Propiedad antiflexión superior;
- Totalmente compatible con fibra monomodo G,652. Transmisión de banda completa (1260 a 1626 nm);
- PMD bajo para transmisión de alta velocidad de bits y larga distancia. Atenuación de microcurvatura extremadamente baja, aplicable a todos los tipos de cables ópticos, incluidas las cintas;
- El parámetro de alta resistencia a la fatiga garantiza la vida útil bajo un radio de curvatura pequeño.
Todas las construcciones de cable, transmisión de banda completa de 1260~1626nm, enrutamiento óptico de alta velocidad FTTH, cable óptico en radio de curva pequeño, cable y dispositivo de fibra óptica de tamaño pequeño, banda L.
Especificaciones técnicas:
| Atributos | especificación | ||
| Especificaciones de dimensiones | Diámetro de revestimiento | 125,0±0,7 um | |
| No circularidad de revestimiento | ≤0,7 % | ||
| Diámetro de revestimiento | 243±7 um | ||
| Concentricidad de revestimiento-revestimiento | ≤10 um | ||
| No circularidad de recubrimiento | ≤6 % | ||
| Concentricidad de núcleo-clad | ≤0,5 um | ||
| Curvatura de la fibra (radio) | ≥4 m | ||
| Duración de la entrega | 2,1-50,4 ( km/carrete) | ||
Óptica Especificaciones Óptica Especificaciones | Modo-diámetro de campo (MFD) | @1310nm | 8,8±0,4 um |
| @1550nm | 9,8±0,6 um | ||
| Atenuación | @1310nm | ≤0,35 dB / km | |
| @1383nm | ≤0,35 dB / km | ||
| @1550nm | ≤0,21 dB / km | ||
| @1625nm | ≤0,23 dB / km | ||
| Atenuación VS. Longitud de onda | @1285-1330nm, Ref. λ@1310nm | ≤0,03 dB / km | |
| @1525-1575nm, Ref. λ@1550nm | ≤0,02 dB / km | ||
| Discontinuidad de puntos | @1310nm | ≤0,04 dB | |
| @1550nm | ≤0,04 dB | ||
| Dispersión del modo de polarización (PMD) | Máximo PMD de fibra individual | ≤0,1 ps/(km1/2) | |
| Valor de diseño de PMD Link (M=20, Q=0,01%) | ≤0,06 ps/(km1/2) | ||
| Valor típico | 0,04 ps/(km1/2) | ||
| Longitud de onda de dispersión cero (λ0) | 1312±12 nm | ||
| Pendiente de dispersión cero(S0) | ≤0,092 ps/(nm2.km) | ||
| Dispersión | 1550nm | ≤18 cv/(nm.km) | |
| 1625nm | ≤22 cv/(nm.km) | ||
| Longitud de onda de corte de cable λcc | ≤1260 nm | ||
| Especificaciones mecánicas | Prueba de prueba | ≥9,0N, ≥1,0%, ≥100Kpsi | |
| Parámetros de susceptibilidad a la corrosión por estrés dinámico nd | ≥20 | ||
| Fuerza de la banda de recubrimiento | Promedio | 1,5 N | |
| Pico | 1,3-8,9 N | ||
| Macrobend pérdida | 1 vuelta Φ20mm@1550nm&1625nm | ≤0,5 dB,≤1,0 dB | |
| 10 vueltas Φ30mm@1550nm&1625nm | ≤0,15 dB,≤0,75 dB | ||
| 100 vueltas Φ50mm@1310nm&1550nm&1625nm | ≤0,01 dB | ||
| Especificaciones ambientales | Dependencia de la temperatura (-60ºC a +85ºC,@1310nm&1550nm&1625nm) | ≤0,05 dB / km | |
| Temperatura humedad Ciclismo (-10ºC a +85ºC, a 85% HR a 1310nm&1550nm&1625nm) | ≤0,05 dB / km | ||
| Inmersión en agua (23±5ºC, 30 días a 1310nm&1550nm&1625nm) | ≤0,05 dB / km | ||
| Jabón de calor seco (85±2ºC, 30 días a 1310nm&1550nm&1625nm) | ≤0,05 dB / km | ||
| Calor húmedo (85±2ºC a 85% HR, 30 días a 1310nm&1550nm&1625nm) | ≤0,05 dB / km | ||
La empresa produce y prueba fibra óptica independientemente, todas las fibras cualificadas cumplen los requisitos de las especificaciones técnicas.
Embalaje y almacenamiento
- Asegúrese de que no haya materia extraña en el carrete y la superficie de fibra, envuélvalos con película y cubierta, y etiquete la codificación de fibra en el carrete y la cubierta respectivamente.
- La fibra óptica envasada se almacena a una temperatura constante de 25ºC en un almacén a prueba de luz. Los productos se fijan en el cartón cuando se envían fuera del almacén. El número de cartón y la información de codificación de fibra se adjuntan al cartón, y el informe de prueba electrónico se adjunta a cada envío.
